Описание

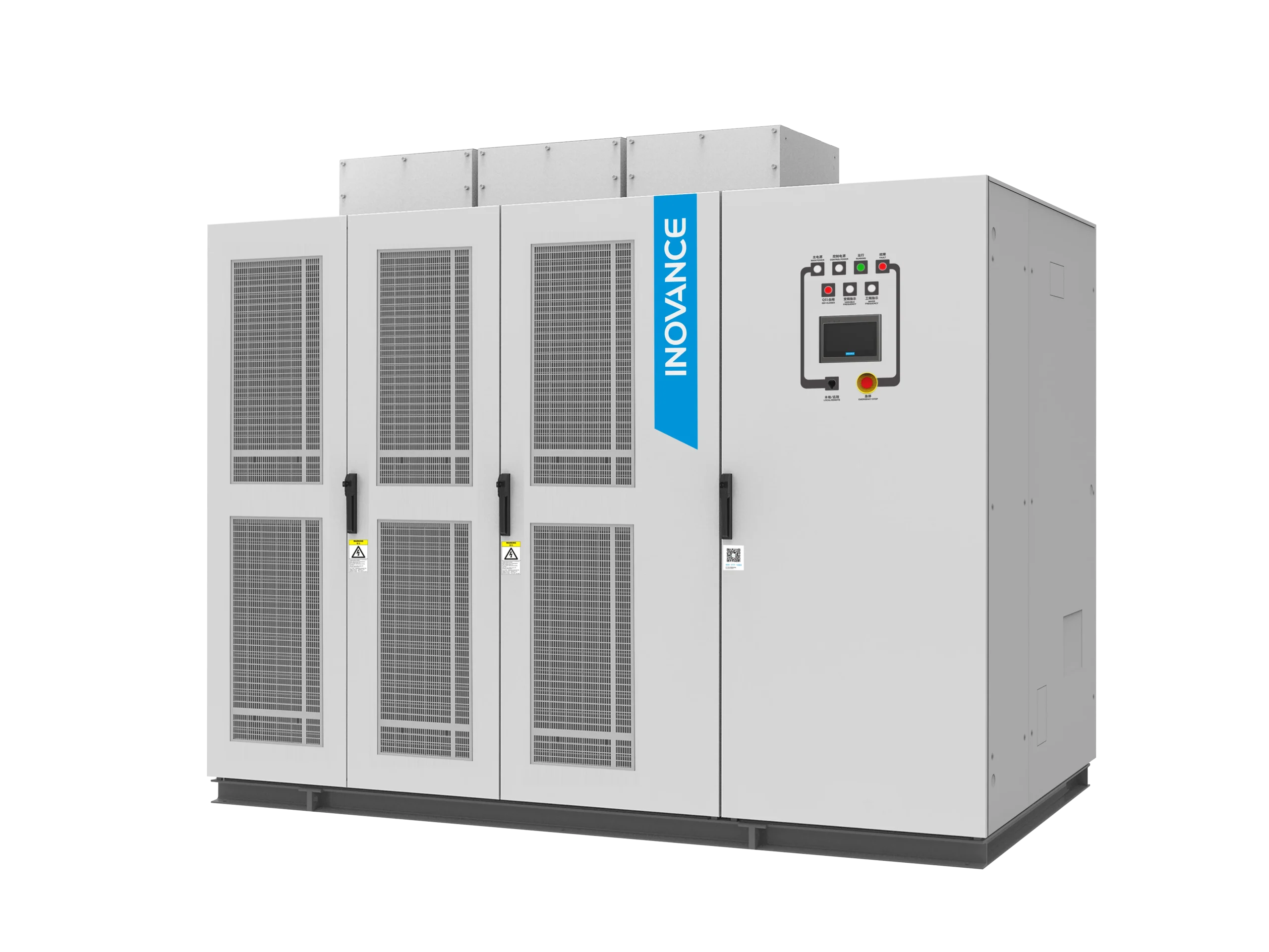

Серия Inovance HD9XS — это второе поколение специализированных высоковольтных (средневольтных) преобразователей частоты с каскадной топологией силовых ячеек (Power Cells Cascaded). Серия спроектирована для управления крупными синхронными и асинхронными электродвигателями мощностью до 12,5 МВА на критически важных объектах тяжелой промышленности
Ключевые технические характеристики
- Диапазон выходного напряжения: От 3 кВ до 11–13,8 кВ переменного тока.
- Полная мощность привода (Емкость): От 100 до 5000 кВА (в стандартных исполнениях) и до 14 000 кВА при 10 кВ.
- Высокое качество сети:
- Входной фазосдвигающий трансформатор обеспечивает многопульсное выпрямление.
- Коэффициент гармоник тока (THDi) составляет ≤4% (соответствует жесткому стандарту IEEE 519-1992).
- Входной коэффициент мощности составляет ≥0,95.
- Эффективность системы: Общий КПД высоковольтного шкафа составляет более 96–97% вместе с трансформатором.
- Методы регулирования: Бессенсорное векторное управление током (Sensorless FOC / SVC) и векторный режим с датчиком обратной связи
